Carrson Mod 61, a professional Italian broadcast turntable

Un giradischi ultraprofessionale progettato dai laboratori della RAI e fabbricato a Torino	CARRSON '61'	A top-level broadcast deck designed by RAI's technical laboratories and built in Turin
Volete leggere una breve storia dei giradischi EMT? Cliccate qui
While researching for the history of the EMTs and other extremely sophisticated decks (Telefunken and AEG, on a lesser level Bourdereau, Clément, Schlumberger, VEB etc.) used by the Radiotelevisione Italiana and the other top-level European broadcasting stations, some of the older and more experienced former engineers of the RAI of the 'Golden Era' sometimes mentioned the 'Carrson'. They always spoke of that legendary machine with great respect, saying that it was one of the best products of the laboratories of RAI in Turin, that at the time were worthy of their German equivalents. The history of those few 'Carrsons' has been shrouded in mistery since their dismission, as RAI was forced by law to destroy all the machines that were declared 'obsolete' and none officially survived. Luckily, a few of them managed to escape the crusher, and I am extremely proud of having had the pleasure to purchase one in August 2011, courtesy of Alessandro Coppi, creator of http://www.autocostruire.it/ , who found it in a flea market. I would like to thank him for his courtesy in letting me have this splendid machine for my collection This is my next restoration project: I am looking for information, documents about this extremely rare machine. Please E-mail me if you have any!
CONTINUA DALLA PRIMA PARTE: ESAME E SMONTAGGIO 29 Ottobre 2011: il Carrson arriva a casa

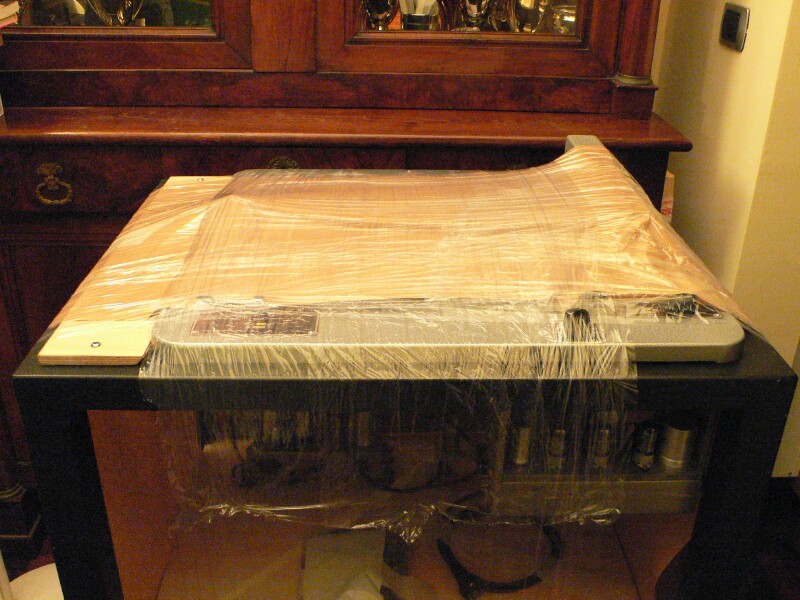

Imballato per il trasporto		Packed for transportation

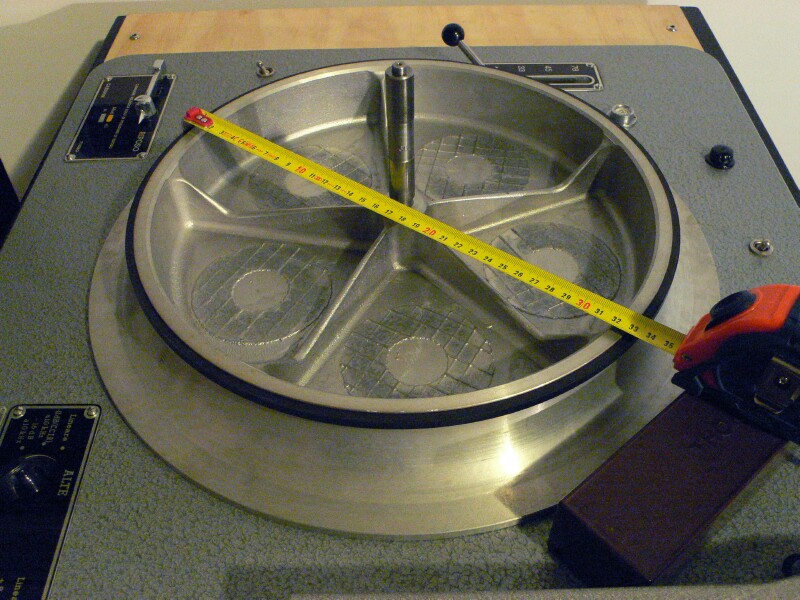

Il piatto pesa 5,4 chilogrammi e ha un diametro di 40 cm nella parte superiore, 32 cm è il diametro dell'anello gommato a contatto con la puleggia del motore. Il perno ha un diametro di 17 mm		The platter weighs 5,4 kgs and has a diameter of 40 cm (16") whilst the rubber ring in contact with the motor pulley is 32 cms. The diameter of the main shaft is 17 mm

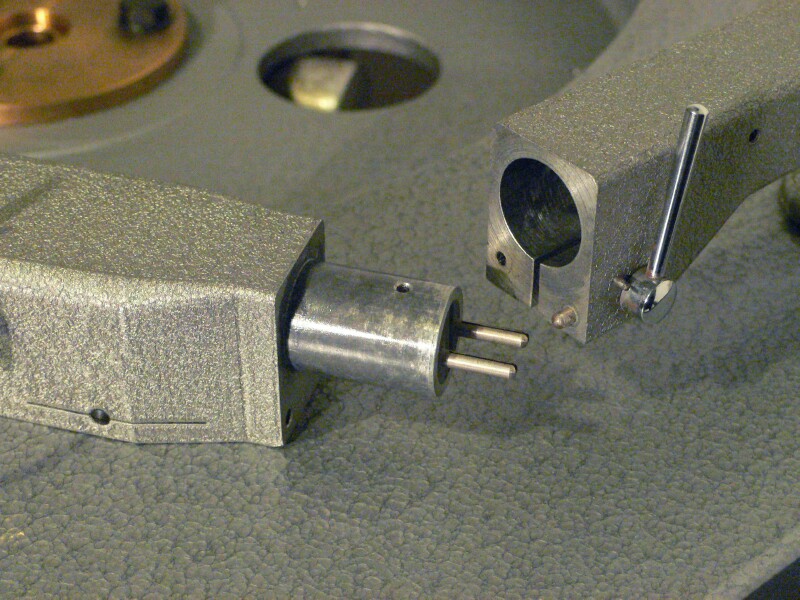

Il massiccio portatestina e il suo alloggiamento nel braccio		The massive headshell and its connector

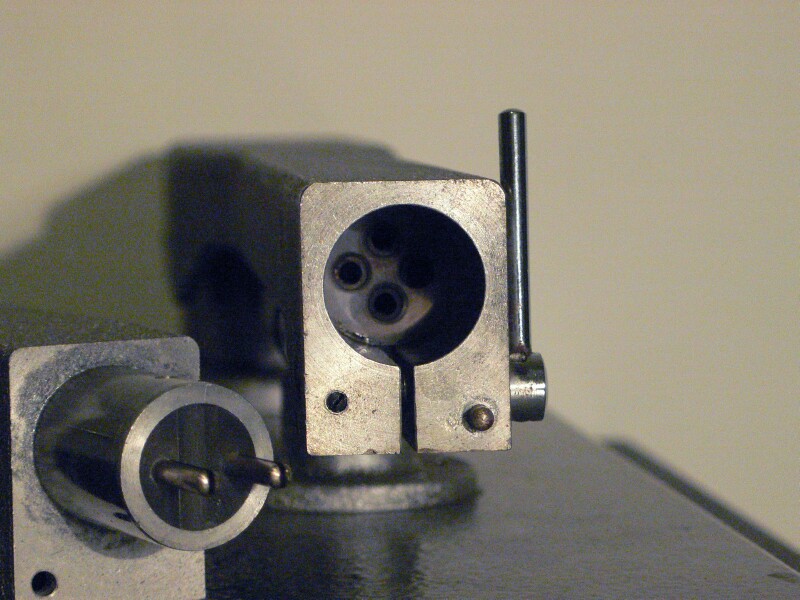

In questo caso, essendo la Fairchild monofonica, sono usati solo i due connettori orizzontali, ma il braccio sembra già pronto per testine stereo secondo il classico layout EMT/Neumann 'a diamante'		In this case, being the Fairchild head a mono cartridge, only the two horizontal pins are used, but the arm looks ready for stereo, with 4 pins arranged in the familiar EMT/Neumann 'diamond' pattern

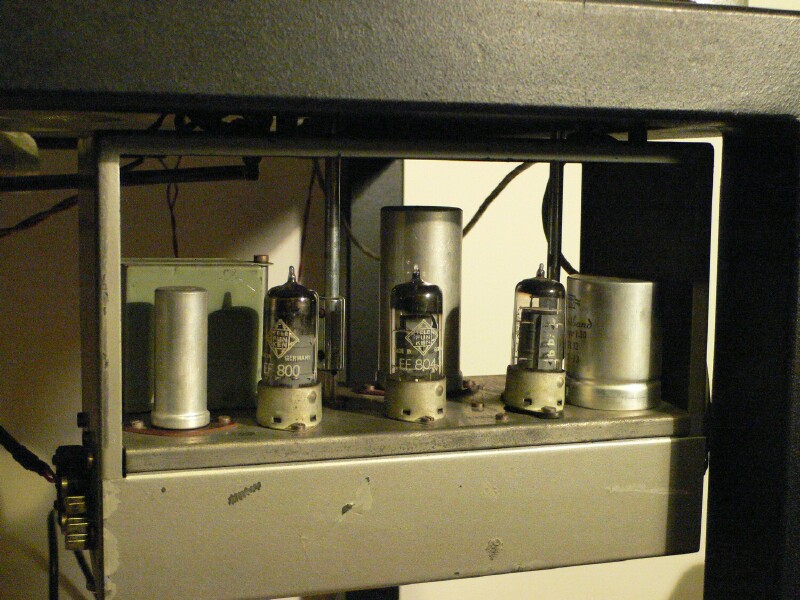

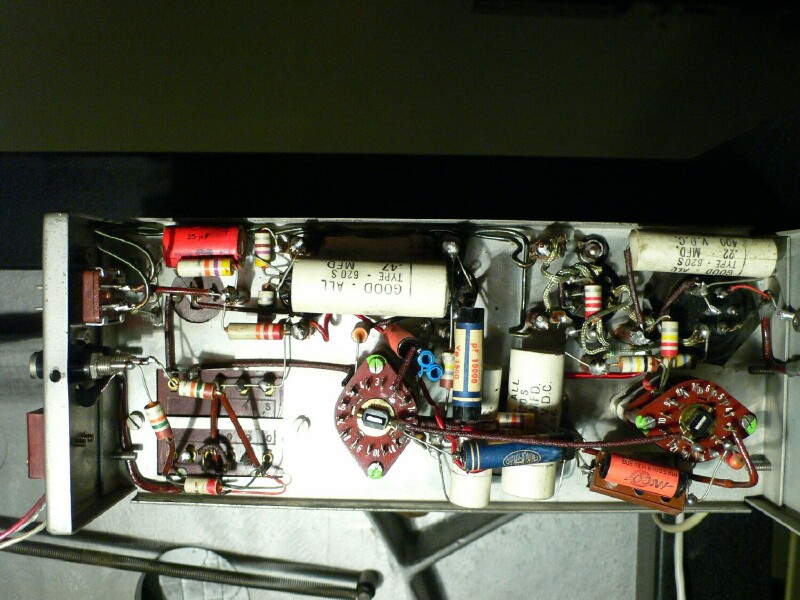

Il preamplificatore non sembra funzionare e nessuno ne ha lo schema. Un amico e grande tecnico lo ha restaurato		The monophonic tube preamplifier does not seem to work, but the schematics are impossible to find. A friend and great specialist of vintage electronics just restored it
Le valvole sono Telefunken, una EF800 e due EE804S		The tube are all German- built Telefunkens, one EF800, two EE 804S
24 Dicembre 2011: un bel regalo di Natale

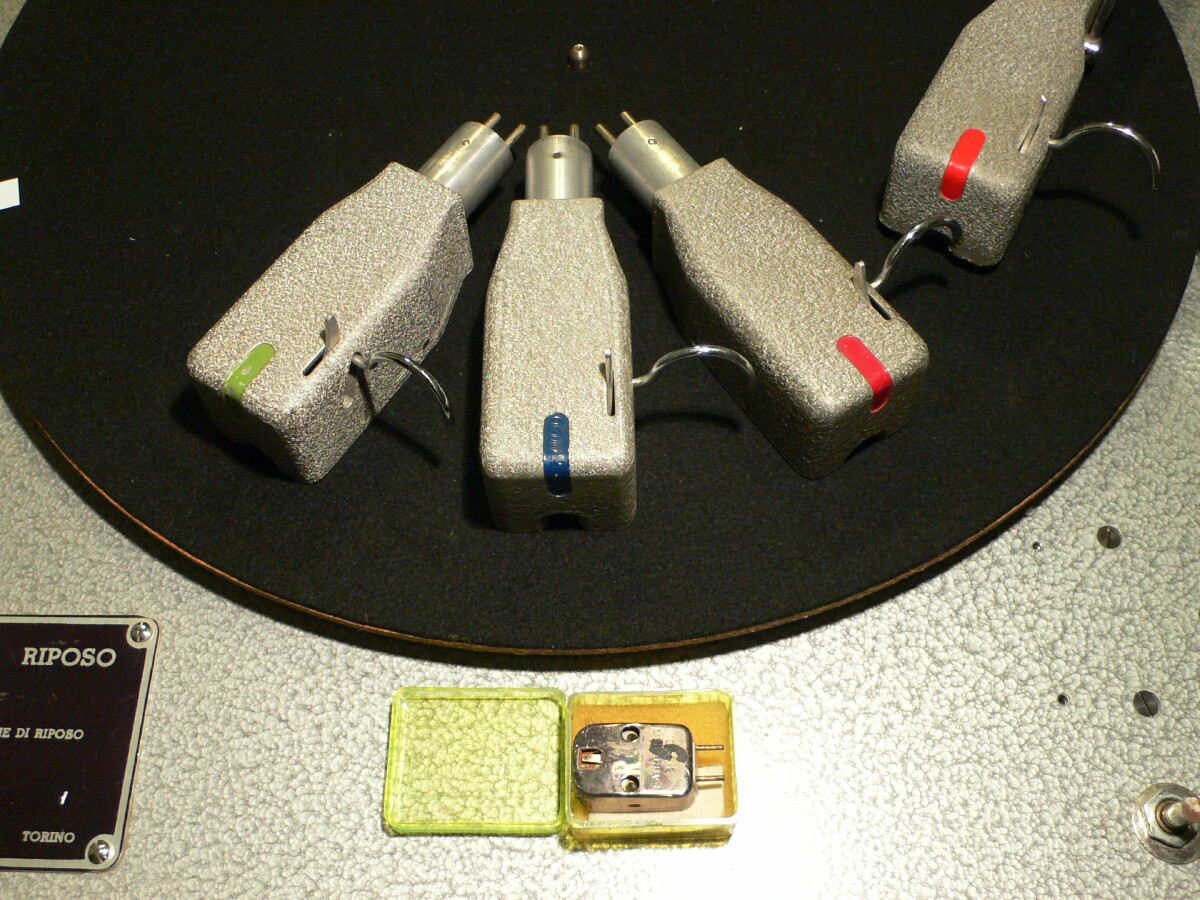

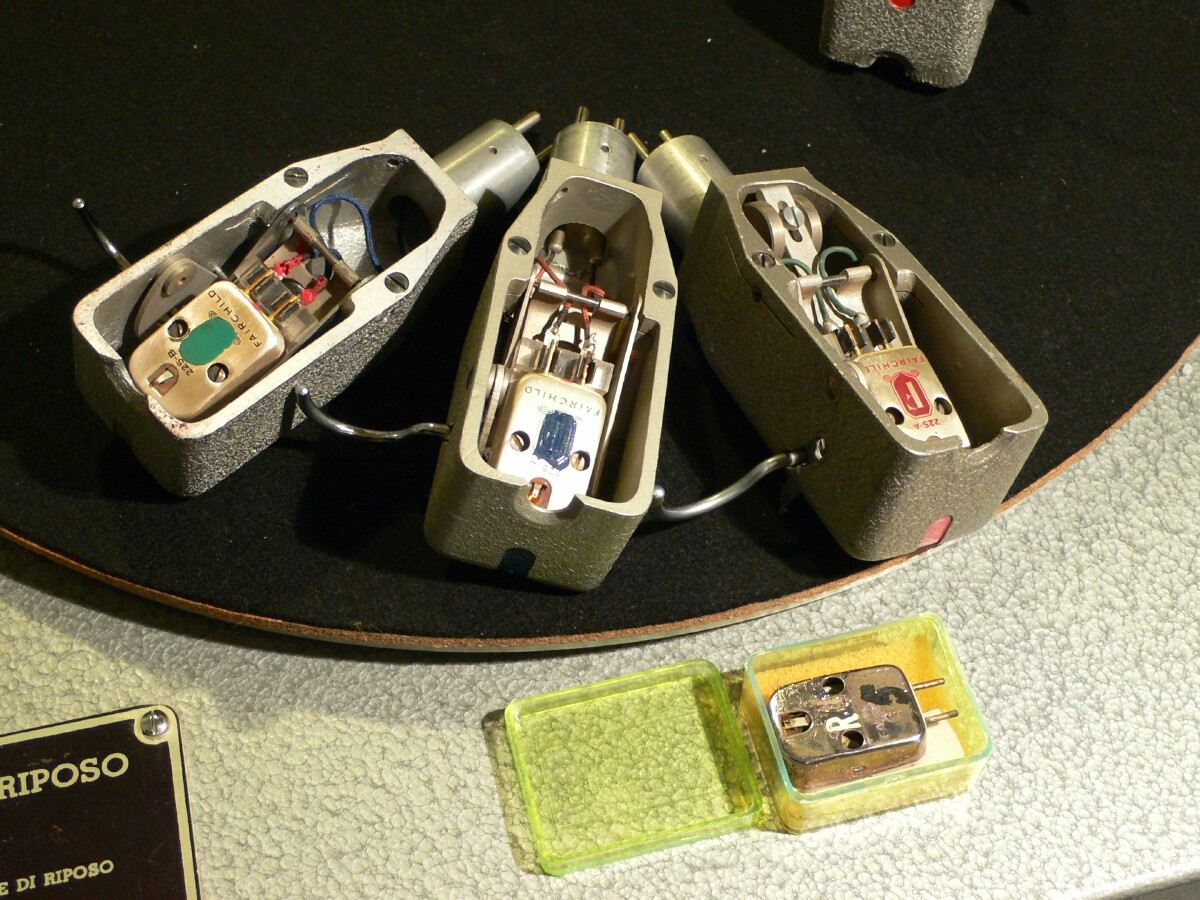

Un CARO amico si è presentato oggi in ambulatorio con un regalo di Natale...il migliore del 2011!! Tre portatestine originali Carrson con testine Fairchild 225A e 225C, perfette! Più una Fiarchild 215 di scorta....		A DEAR friend came today at my practice with the most wonderful Christmas present: three original Carrson headshells with their original Fairchild 225A/225C cartridges! Plus a Fairchild 215 spare head....
Sono perfette: i colori sullo shell differenziano le testine per 33, 45 e 78 giri		They are all perfect: the different colours on the shell differentiates the heads for 33, 45 and 78 rpm
24 Marzo 2012: una sorpresa
Dopo alcuni mesi di 'fermo' per motivi vari, ho ripreso oggi il lavoro sul Carrson e ho smontato in fondo della bronzina perchè perdeva olio. Non poteva fare diversamente: sul fondo c'è infatti un foro da 2 mm. Non capisco perchè ci sia questo foro e soprattutto come era richiuso.		After several months of stop due to work and other commitments, this morning I've resumed my work on the mighty Carrson and I have disassembled the bearing bottom, as it leaked oil. Small wonder: the bottom plate of the bearing has a 2mm hole. Its meaning is obscure to me and I wonder how this was originally closed.

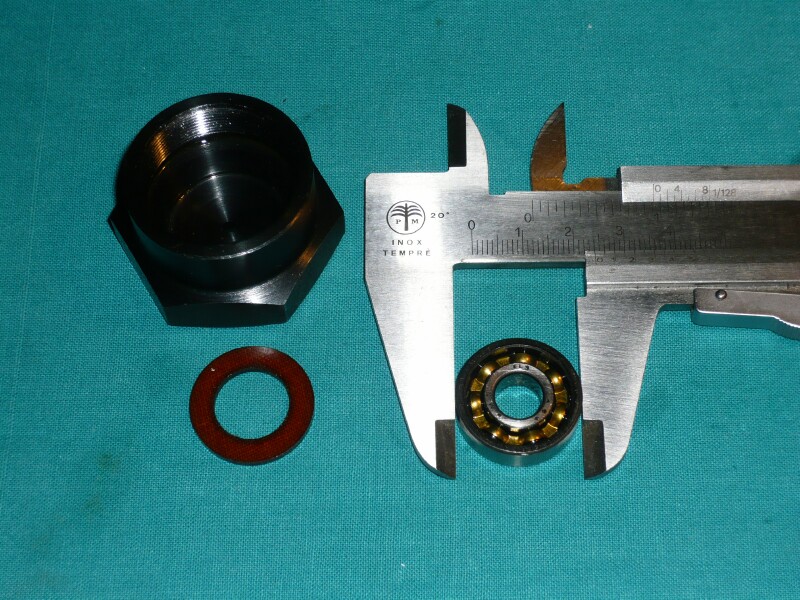

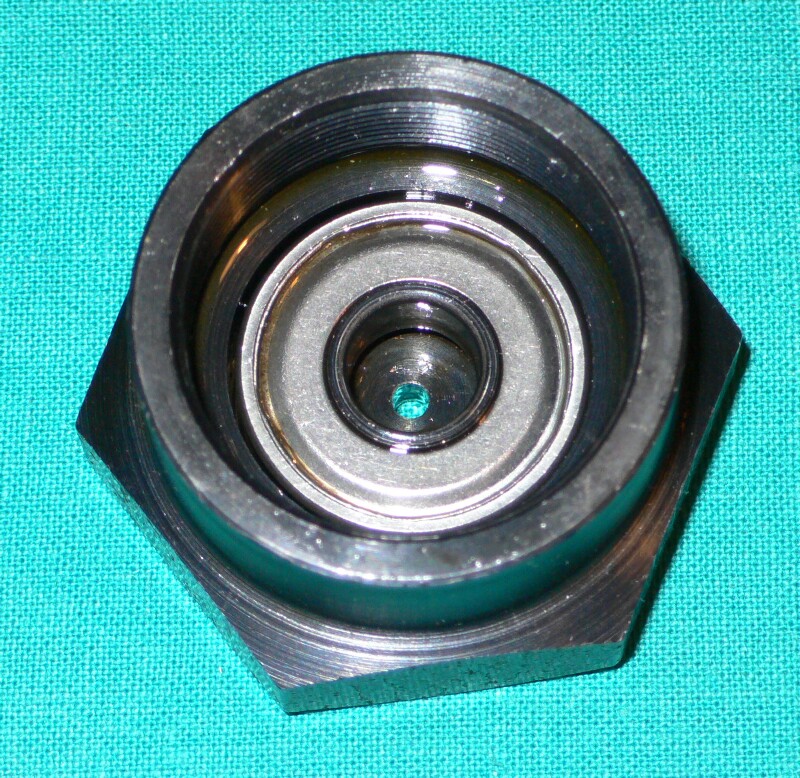

Il fondo della bronzina, disassemblato. In evidenza il massiccio cuscinetto a sfere 24x9x7 mm		The bearing bottom, disassembled. The ball bearing is a massive 24x9x7 mm

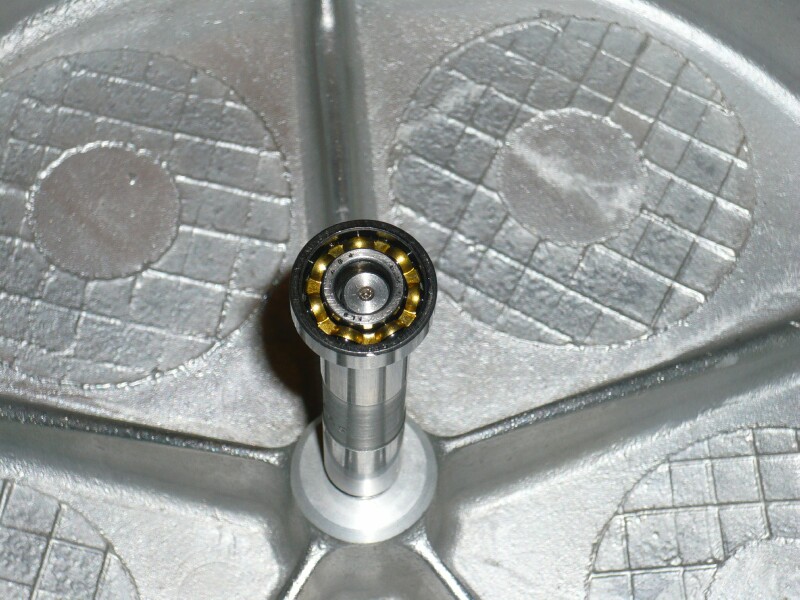

Il cuscinetto ha un diametro interno di 9 mm, il perno nella sua sezione finale 8 mm, lasciando così 1 mm di gioco mentre il 'gradino' è di 3 mm. Sarebbe più razionale installare un 24x8x7 con la classica sfera centrale 5-7 mm a fare da reggispinta sotto al perno.... Un altro piccolo rebus da risolvere su questa rara macchina		Between the inner ball bearing and the end part of the shaft there is 1 mm of 'play' and 3 mm of difference in elevation. It would seem better to fit a 24x8x7 mm ball bearing and, as a thrust bearing, the classic 5-7 mm steel sphere to relieve the bearing from the weight of the platter..... Another enigma of this rare machine
4 Aprile 2012: la bronzina restaurata

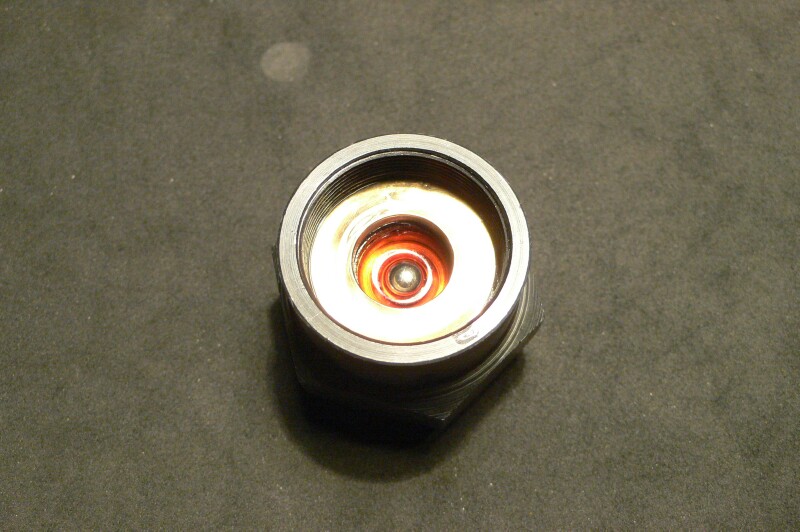

Preso atto dell'inutilità di un cuscinetto a sfere in quella sede, Marco Bugamelli ha creato un anello con l'alloggiamento per una sfera reggispinta da 12 mm		As a ball bearing is useless in the bottom of the sleeve of a turntable like this, Marco Bugamelli has turned a bronze ring holding a 12 mm thrust bearing steel sphere

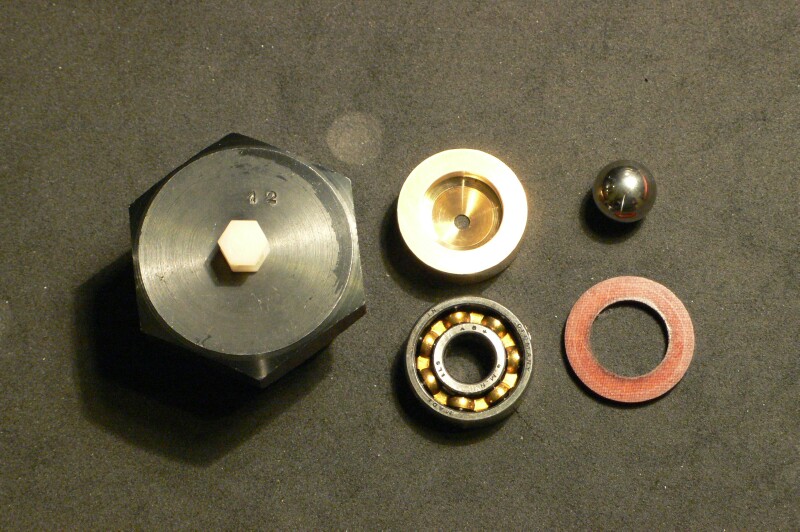

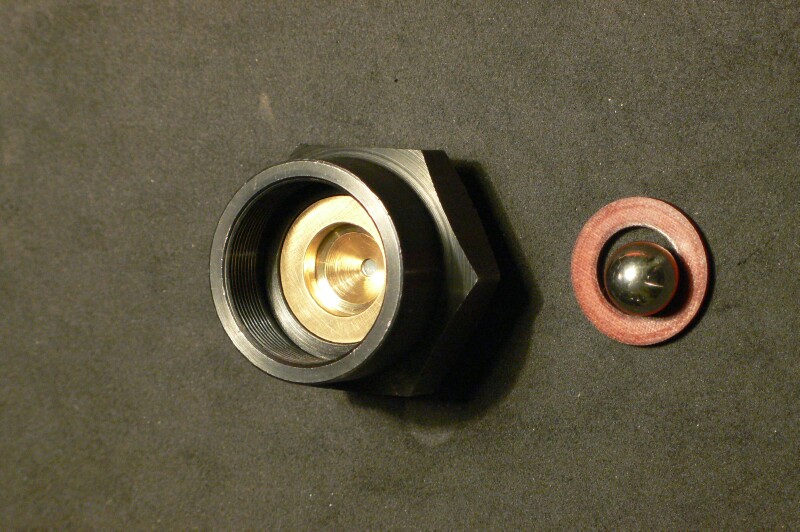

Il piccolo tappo in Teflon chiude il forellino inferiore della bronzina. Il cuscinetto a sfere è mostrato qui solo per documentazione ma non è stato reinstallato		The small Teflon plug seals the tiny bottom hole of the bearing bottom plate. The ball bearing is pictured for documentation only, obviously it has not been reinstalled
La bronzina con gli spessori su misura torniti in bronzo dall'Officina Bugamelli e una sfera di acciaio reggispinta da 8 mm, bene annegata in olio prima di essere reinstallata		The main bearing with the bronze spacers turned by Officina Bugamelli and 8 mm thrust bearing sphere, the bottom well already filled with oil before the installation
6 Aprile 2012: in arrivo il nuovo braccio
Alfred Bokrand ha costruito su mie specifiche un bellissimo braccio da 16" da montare sul Carrson. Potete contattarlo con le vostre richieste per un braccio personale, i suoi bracci sono meravigliosi		Alfred Bokrand built a custom-made 16" tonearm for my Carrson. You can contact him for your next 'personal', custom-made tonearm. His arms are marvellous
Avete foto, informazioni, etc, su questo rarissimo Carrson? Per favore, contattatemi alla mia e-mail	Work in progress....	If you have pictures, information, etc about this unique Carrson turntable, please contact me
Nel 1948: CARRSON s.r.l. CORSO GIULIO CESARE N. 16 TORINO
Questa pagina è dedicata ai miei amici della RAI, in particolare a Vincenzo Basili che mi aiuta nella ricerca della storia del grande Ente radiotelevisivo italiano, e a Alfredo Cordaleone, grande amico e finissimo tecnico audio della RAI dei momenti migliori, che con la sua infinita esperienza mi ha prima raccontato tante cose preziose sugli EMT e poi mi ha insegnato che, nelle pieghe della storia, esistono anche perle sconosciute come questo straordinario Carrson..... Molte grazie anche a Claudio Girivetto, appassionato curatore del Museo RAI di Torino, che è una fonte preziosa di informazioni su questa macchina (e sulle tante altre straordinarie apparecchiature della grande RAI degli anni d'oro!)
